动力电池是新能源汽车重要零部件之一，对新能源汽车的续航里程、整车寿命、安全性等关键指标具有重要影响。动力电池在新能源汽车整车成本中占比接近40%，当动力电池电芯、采集电路、电池管理系统（BMS）及其它内部附件等出现故障时，都需要对动力电池包进行拆解维修。而动力电池实时具有高电压，如何进行标准安全操作？
为了保证电池拆卸过程的安全性，再拆电池包前要先对整车下高压电，并验证是否放电完成，具体操作步骤如下：
1、高压下电
做好前期防护：关闭车辆用电设备-车门假锁-关闭车辆电源-存放好钥匙-打开前舱机盖。
拆卸低压蓄电池负极
做好负极隔离（使用绝缘胶带包裹或绝缘套）
拆卸维修开关（车辆若配置维修开关，佩戴绝缘手套，拆卸维修开关）
2、高压验电
断开压蓄电池后，等待5分钟，带上绝缘手套，拔下动力电池高压母线，使用万用表，测量高压母线正极和负极与车身之间电压应低于1V；若高于1V,再等待数分钟或使用放电器进行放电，再使用万用表测量电压是否低于1V。

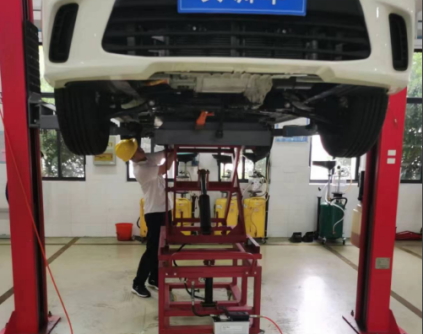

1、举升车辆
举升车辆车身离地至1.7米左右（根据身高适合拆卸动力电池高度），落锁并再次确定支撑平稳

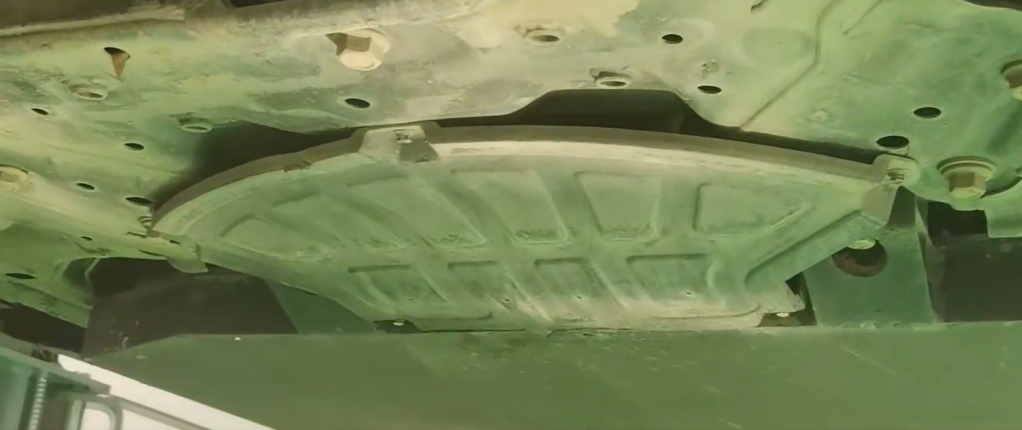

2、拆后部下护板
使用10mm六角套筒拆卸前机舱后部下护板

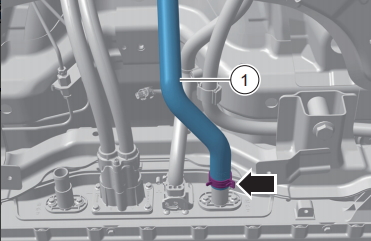

3、拆进水管
松开电池进水管固定卡箍，脱开电池进水管1动力电池系统总成的连接

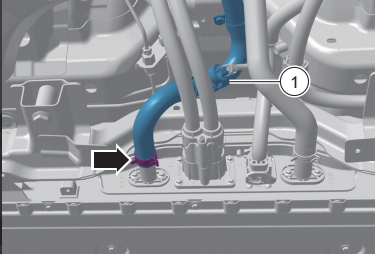

4、拆出水管

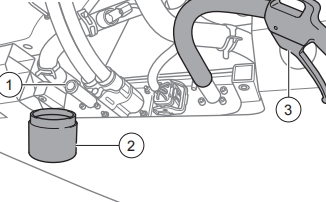

5、清洁冷却液
①将气动喷枪软管3安装至动力电池系统总成进水口上。
②将带有刻度的容器2置于锂离子动力电池系统总成出水口1下方。
③使用气动喷枪小心的将动力电池系统总成中的冷却液吹入容器中，尽可能多的排放冷却液。

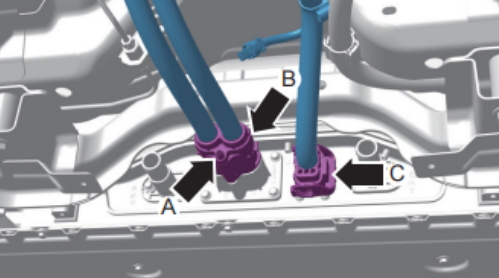

6、断高低压插头
①打开解锁件，断开低压信号连接插头(箭头C)。
②使用T25 花形旋具套筒旋松电池高压线束连接插头固定螺栓(箭头A)
③断开电池高压线束连接插头(箭头B)

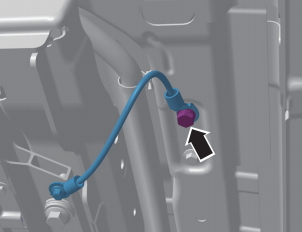

7、拆搭铁线
拆卸动力电池系统总成搭铁线束固定螺栓

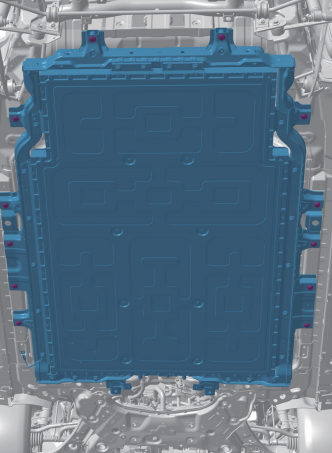

8、拆电池总成
①做好动力电池系统拆装前支撑
②拆卸锂离子动力电池系统总成固定螺栓
③动力电池系统总成移放置维修区域，并做好隔离及警示
安装步骤与拆卸步骤相反，具体操作细节如下：
①将动力电池总成置于车辆动力电池安装位置正下方，托举平台上升至电池包上部贴合车身底部，动力电池螺栓孔与车辆安装孔、定位销正对齐；
②安装动力电池总成固定螺栓，紧固螺栓时，由中间向两边对角拧紧(需分多次拧紧，先预紧，再分2-3次拧紧至标准值)；
③检查确认螺栓全部安装完毕并绝对紧固，缓慢匀速下降托举平台并将电池托举车移致一旁；
④安装动力电池系统总成与车身的搭铁线；
⑤将低压线束插头与动力电池插接到位，使用螺栓拧紧力矩；
⑥将高压线束插头与动力电池插接好，使用螺栓拧紧力矩；
⑦安装动力电池进水管与出水管（如果没有进出水管则不需要安装）；
⑧安装前机舱后部下护板；
⑨加注冷却液至副水箱-MAX-与-MIN-之间最高处。
